四大核心优势
✓ 精度高
重复定位精度可达到0.06mm
✓ 品种全
U型、L型、O型、H型、首位可调节等
✓ 品质好
使用材料具有较高的强度和精度
✓ 适配优
支持国产、进口等品牌机器人
工作原理
通过改变焊件、焊机及焊接工人的操作位置，达到和保持焊接位置的最佳状态;
有利于实现机械化和自动化生产。焊接变位机械的主要类型有焊件变位机、焊机变位机和焊工变位机等几种，每种类型又按其结构特点或作用分成若干种类。
技术参数
| 序号 | 型号 | JY-15/ZX/500 | JY-15/ZX/1000 |
| 1 | 额定负载 | ≤500KG | ≤1000KG |
| 2 | 回转半径 | R737.5mm | R850mm |
| 3 | 翻转角度 | ±90° | ±90° |
| 4 | 额定转速 | 30°/S | 30°/S |
| 5 | 重复精确定位 | ±0.15mm | ±0.15mm |
| 6 | 外形尺寸 | 1600*650*1350（mm） | 1800*650*1550（mm） |
| 7 | 加紧厚度范围 | 85-140（mm） | 80-200（mm） |
| 8 | 上料面到地面距离 | 600mm | 800mm |
| 9 | 驱动方式 | 齿轮齿条 | 齿轮齿条 |
| 10 | 加紧方式 | 气动 | 气动 |
| 11 | 绝缘等级 | H | H |
| 12 | 供电条件 | 三相220V±10% 50HZ | 三相220V±10% 50HZ |
| 13 | 设备净重 | 约1100KG | 约1600KG |
焊接变位机的五大特点
采用变频器无级调速，调速范围宽，精度高，启动力矩大。
特殊设计的凹槽式钢芯胶面滚轮，摩擦力大，寿命长，承载能力强。
组合箱型底座，刚性大、承载力强。
制造工艺先进，各轴孔直线度、平行度好，最大限度减小因制造精度不足造成的工件窜动量。
焊接变位机根据工件直径大小自动调节滚轮支架的角度，满足不同直径工件的支撑及旋转驱动。

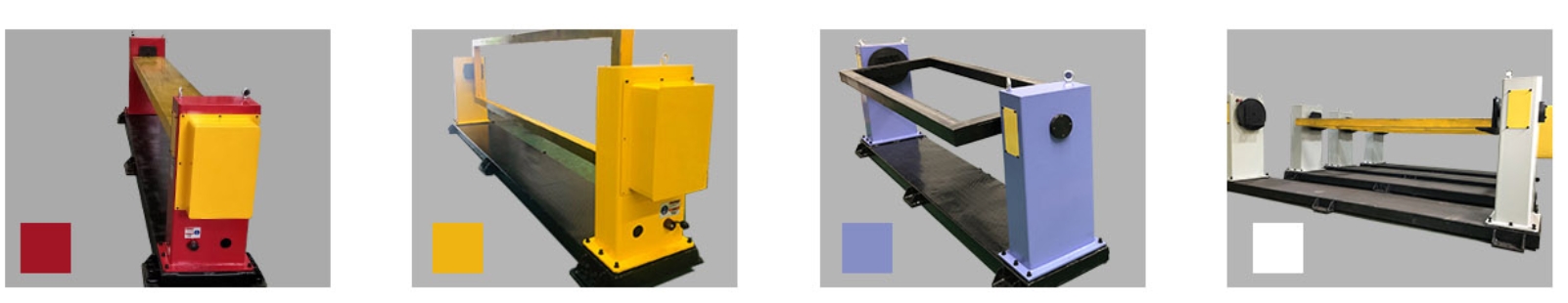

颜色多样 匠心可选
焊接变位机操作规程
1、遵守焊工安全操作规程。
2、安装和拆卸工件时，检查圆压板是否已取出及压板是否退回到位，以防工件损坏夹具。
3、吊装工件时，必须平稳水平，不能有大幅度摆动，防止工件碰撞夹具，以免损坏夹具。
4、吊装工件时，必须安装稳妥后才能将吊索拿离工件。
5、拆卸工件时，必须将工件先用吊索吊稳后才能将工件松开。
6、工件落到夹具上时，要轻放，不得对夹具及变位机有过大的冲击。
7、工件安装必须按要求定位，全部夹具的螺母、螺栓都要拧紧，压板压紧，安装完成后需试转检查，确认装稳后才能正式作业。
8、转动前应检查工作回转范围内有无其它物品避免发生碰撞。
9、工件转至作业位置后，须将电源开关关闭，切断电源防止误动作。
10、工件安装须注意工作中心，不得偏离重心位置。
11、不得超重、超负荷运载。
12、工件需要登高焊接时，须用登高踏板，且登高踏板须放置稳妥后，才能登高操作。

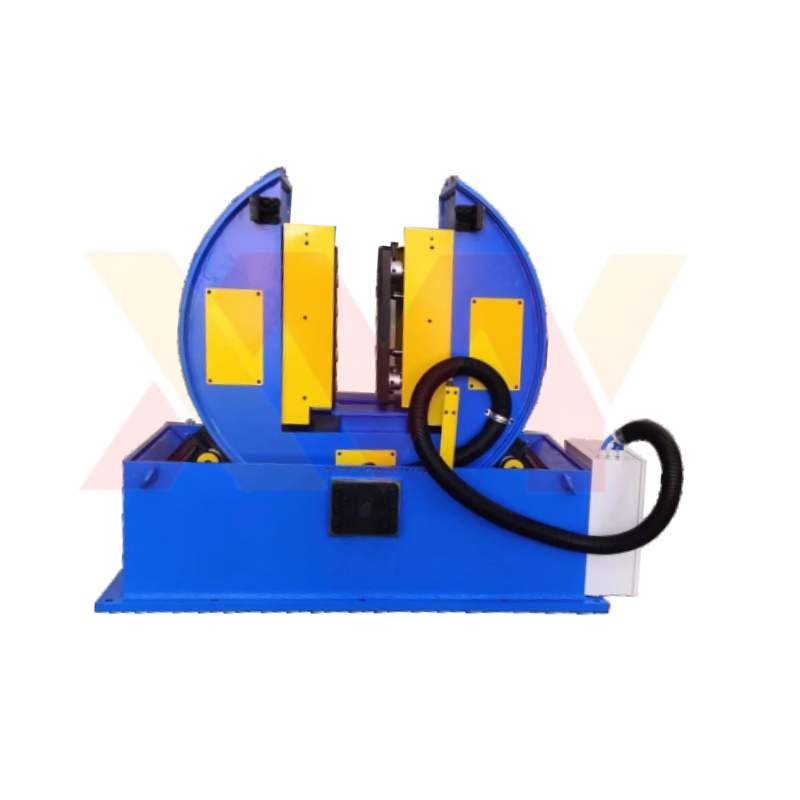

产品实拍
注意产品维护保养，可延长使用寿命:
(1)减速箱每月检查1次油位，油位低于指示线时，及时添加，每年更换1次所有减速机的油;
(2)回转支撑半年加注一次润滑脂。
包装发货
 |  |  |  |
| |||

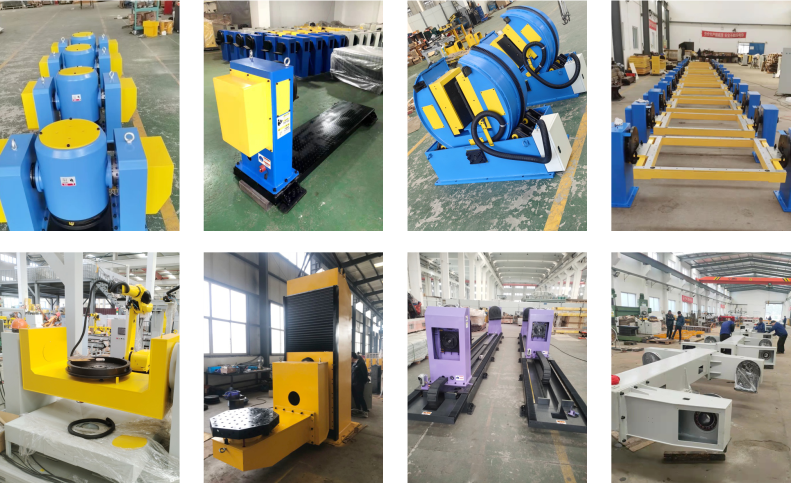

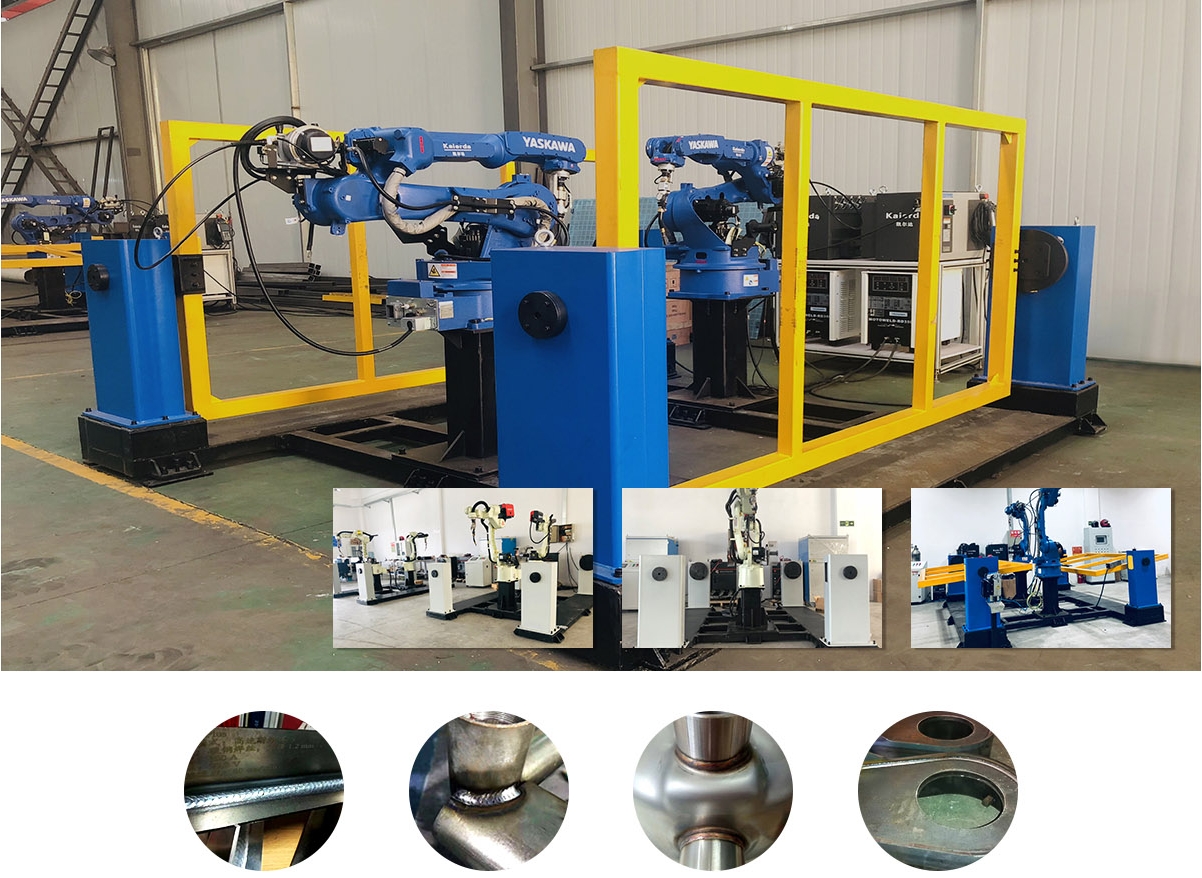

应用案例
